안녕하세요! if.h 건축도시정보 저장소입니다.

정말 오랜만에 컨텐츠를 작성하게 되었는데요. 일과 병행하다보니 너무 바빠서 시간내기가 많이 어려웠습니다ㅠ.ㅠ

아마 지금쯤 열심히 다이어그램들을 그리고 있으실 것 같은데요.



오늘은 터키에서 건축 설계를 하고 계시는 tifa studio 님이 건축 다이어그램에 관련해서 만드신 정말 좋은 컨텐츠가 있어서 블로그 방문객 분들에게 소개해드리려고 글을 작성하였습니다.

감사하게도 tifa님께서 한국 학생들에게 공유 및 번역을 허락해주셔서 블로그 글을 작성하게 되었습니다. 다들 tifa 님께 박수를!!(짝짝짝)

5 diagrams Types @tifa. studio(원작자) x @if.h_una(한글 번역자)

다이어그램 관련된 글은 저도 글을 작성한 바 있었는데요. 이전 글보기

확실히 전문가셔서 그런지 제가 나름 분류한 거보다 훨씬 더 잘 정리가 되어 있었습니다. 그래서 이 컨텐츠를 공유하게 되었습니다!

tifa님께서 소개하신 건축 다이어그램의 5가지 유형은

1)Program Diagram

2)Axonometric Diagram

3)Structure Diagram

4)Circulation Diagram

5)Conceptual Diagram

이렇게 총 5가지로 분류해주셨습니다. 여러분의 건축설계에 대한 아이디어를 더욱 구체적으로 표현할 수 있는 것입니다.

하나 하나씩  좀더 자세하게 소개 드려보도록 하겠습니다.

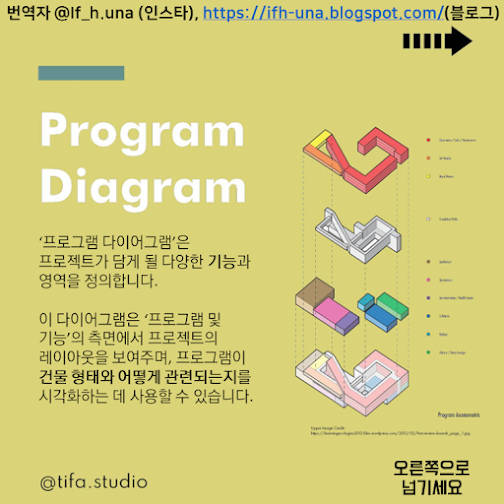

1)Program Diagram(프로그램 다이어그램)

"A program diagram of the project defines the different functions and areas that will be contained in a project.

These diagrams refer to the layout of a project in terms of program and functions and may be used to visualize how the program relates to the building form."

"'프로그램’은 프로젝트가 담게 될 다양한 기능과 영역을 정의합니다. 이 다이어그램은 ‘프로그램 및 기능’의 측면에서 프로젝트의 레이아웃을 보여주며, 프로그램이 건물 형태와 어떻게 관련되는 지를 시각화하는 데 사용할 수 있습니다"

첨언하자면, 여러분들이 설계하는 과정에서 담기게 될 기능 및 프로그램들이 어떻게 건물에 조직되어 관계를 맺고 있고 그것을 통해 어떻게 건축의 형상을 만들게 되었는지를 볼 수 있게 하는 다이어그램입니다.

이 다이어그램은 위의 예시처럼 입체로 나타내는 경우도 있지만 평면으로 그려지게 되면 버블 다이어그램의 형태로 그려질 수도 있고, 섹션 형태로도 그려질 수 있습니다.

여러분이 디자인 한 건물을 어떻게 하면 더 효과적으로 표현할 수 있을지 고민하시고 결정하시면 됩니다.

2)Axonometric Diagram(평행 투상도)

"Not only when you want to represent an idea about the external part of a building concept, but also with the explosive section technique, Axonometric Diagrams can explain architectural or spatial concepts as seen from a perspective in parallel projection."

"건물 개념의 외부 부분에 대한 아이디어를 표현하고자 할 때 뿐만 아니라, explosive secition(해체도) 기법을 활용하여, Axonometric Diagrams는 평행하게 투영하여 보는 관점에서 건축적 또는 공간적 개념을 설명할 수 있습니다. "

 엑소노 메트릭(평행투상도) 다이어그램 또한 공간의 다양한 개념을 설명하는데 있어서 활용될 수 있습니다.

3)Structure Diagram(구조 다이어그램)

"These are the structural elements of a project illustrated in relation to the overall form of the building.

They deal with the structural aspect of the design."

"이 다이어그램은 건물의 전체 형태와 관련된 프로젝트의 구조적 요소들을 표현한 것입니다. 이것들은 디자인의 구조적 측면을 보여줍니다."

구조 다이어그램은 저학년 학생들은 많이 고민하지 않을 수 있지만, 구조 관련 이론도 배우시고 고학년에 접어들었을 때 작성해야 할 경우가 있습니다. 특히 특별한 형상이나 구조를 실제 지어지게 하기 위해서 어떤 방식을 사용하는지 설명해야 할 때 효과적입니다.

4)Circulation Diagram(동선 다이어그램)

"These diagrams are a representation of the flow of the users in the project. The sequence of movement is illustrated with the help of lines and arrows. This helps designers in understanding the different types of space requirement their interrelationship and their hierarchy.

  These diagrams also help in establishing the nature of the spaces and private spaces for examples are marked with different arrows to show the access to different spaces"

"이 다이어그램은 프로젝트의 사용자 ‘흐름’을 나타냅니다. 움직임의 순서는 선과 화살표로 표현됩니다. 이를 통해 설계자는 공간 요구 사항의 다양한 유형, 상호 관계 및 계층을 이해할 수 있습니다.

또한 이러한 다이어그램은 공간의 특성을 설정하는 데 도움이 되며, 예를 들어 다른 공간에 대한 출입을 표시하기 위해 또 다른 화살표로 표시됩니다."

동선 다이어그램은 내부에서 어떻게 사람들이 이동하는지 보여주는 다이어그램입니다. 특히, 예를 들면, 상주 직원, 방문객마다 출입이나 이동이 달라져야 할 때에는 매우 중요한 다이어그램이 될 수 있습니다.

5)Concept Diagram(개념 다이어그램)

"These diagrams are a representation of the flow of the users in the project. The sequence of movement is illustrated with the help of lines and arrows. This helps designers in understanding the different types of space requirement their interrelationship and their hierarchy.

These diagrams also help in establishing the nature of the spaces and private spaces for examples are marked with different arrows to show the access to different spaces."

"‘개념 다이어그램’은 특정한 단계를 거쳐 개념을 찾는 과정 혹은 순서를 보여줍니다. 그리고 사람들에게 무엇이 최종적인 아이디어로 이끌었는지 이해하는 것에 도움을 줍니다.

그리고 몇몇의 기초적인 형태들과 이것의 나열을 통해서 주요 아이디어가 도출됩니다. 이 개념 다이어그램들은 이후에 여러 조작과 변형을 거쳐 실제 디자인이 나타나기 위한 출발 단계로 여겨집니다. "



건축 아이디어 초기 작업시 유용한 다이어그램입니다. 중간 크리틱 정도 대비하기에 가장 적절한 다이어그램일 듯 합니다. 개인적으로 생각하기에 big architects에서 그린 다이어그램 등이 이를 알아보기 가장 편리하고 적절하게 그리는 것 같습니다. 한 번 참고해 보세요

마무리

더 많은 다이어그램 유형과 예시는 tifa님의 전자책에서 보실 수 있습니다. 오늘 글에서는 5개만 소개드렸지만 전자책 내에서는 17개의 다이어그램 유형을 추가로 소개하고 있습니다. gumroad 상에서 무료로 제공되는 것이고 정말 다양한 컨텐츠(다이어그램 레퍼런스, architectural diagram references)를 볼 수 있으니 한번 보셔도 좋을 것 같아요. (핀터레스트에서 짜깁기하는거 보다 훨씬 체계적으로 정리되어 있어서, 꼭 보시는 것을 추천드립니다) ->

https://illustrarch.gumroad.com/l/diagrambook

이 글을 보신 분들 대부분은 무슨 다이어그램을 그리느냐가 고민이셨을 겁니다.

이렇게 나뉘어진 유형 등은 소위 말해 건축에서도 중요한 아이디어가 담긴 것들이라고 할 수 있겠습니다.

본인 건축물에 담긴 가장 핵심적인 아이디어를 골라내셔서 이 중 몇 가지를 담아서 그리시면 될 듯 합니다.

이전에도 말씀드렸지만 결국에 다이어그램이란 여러분들의 생각이 어떻게 건축물에 녹아있느냐를 잘 표현하는 것입니다.

결국에 많이 보고, 많이 생각해보고 어떤 것이 내 건축물을 표현하는 데에 있어서 효과적일지를 생각하고 결정을 내리는 것이 가장 중요합니다.

오늘 자료도 도움되셨기를 바라며, if.h는 언제나 여러분들의 좋은 졸업 작품 및 과제 잘 만드시기를 응원하고 있습니다!
